2.5D和3D封裝技術不僅為電子產品的高集成度、小尺寸和低成本提供了強有力的支持，更在推動整個電子產業的進步中扮演著不可或缺的角色。那么，2.5D和3D封裝技術到底有何異同？它們又是如何影響我們的生活和工作的呢？

一、什么是2.5D封裝技術？

     2.5D封裝技術是一種先進的異構芯片封裝技術，它巧妙地利用中介層（Interposer）作為多個芯片之間的橋梁，實現高密度線路連接，并最終集成為一個封裝體。這個中介層，就像是一座連接不同島嶼的橋梁，它允許不同工藝、不同功能的芯片通過它進行高效的信號傳輸和數據交換。

     中介層可以由硅、玻璃或其他材質構成，其內部可以通過硅通孔（TSV）、玻璃通孔（TGV）等技術實現電氣連接。這些通孔就像是一條條隱藏在中介層內部的“高速公路”，使得信號能夠高速、穩定地在不同芯片之間傳輸。與傳統的SoC（System on Chip）系統級芯片相比，2.5D封裝技術具有顯著的成本優勢、更高的產量、更低的技術突破成本和更好的可靠性。

     2.5D封裝技術的出現，解決了傳統SoC在集成度、功耗和散熱等方面的瓶頸問題。通過將不同工藝節點的芯片進行異構集成，2.5D封裝技術可以實現更高效的資源利用和更靈活的設計。此外，它還允許使用不同材料、不同工藝的芯片進行集成，從而進一步提高了系統的性能和可靠性。

     在實際應用中，2.5D封裝技術已經取得了顯著的成果。例如，英特爾的EMIB（Embedded Multi-die Interconnect Bridge）技術就是一種典型的2.5D封裝技術。它通過將多個芯片通過中介層進行連接，實現了高性能計算和低功耗的平衡。臺積電的CoWoS（Chip-on-Wafer-on-Substrate）技術和三星的I-Cube技術也是2.5D封裝技術的代表。這些技術不僅提高了系統的集成度和性能，還降低了成本和功耗，為電子產品的發展注入了新的活力。

二、什么是3D封裝技術？

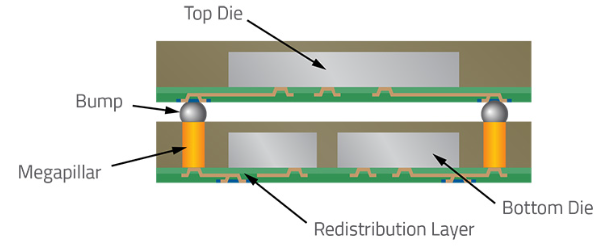

    如果說2.5D封裝技術是異構集成的橋梁，那么3D封裝技術就是垂直互連的巔峰。它通過在芯片內部直接制作TSV（硅通孔），實現了芯片之間的垂直互連。這種垂直互連的方式不僅提高了系統的集成度，還使得芯片之間的信號傳輸更加高效、穩定。

     然而，3D封裝技術的實現過程卻異常復雜。它涉及到深硅刻蝕、絕緣層沉積、阻擋層/種子層制備、電鍍填充等一系列工藝流程。這些工藝流程不僅要求極高的精度和穩定性，還需要昂貴的設備和專業的技術人員。因此，3D封裝技術的設計和制造成本都相對較高，技術難度也較大。

     盡管如此，3D封裝技術仍然以其獨特的優勢吸引了眾多企業和研究機構的關注。與2.5D封裝技術相比，3D封裝技術能夠提供更高的集成度和更緊密的芯片間互連。這使得系統在性能、功耗和散熱等方面都取得了顯著的提升。此外，3D封裝技術還可以實現更小的封裝尺寸和更低的成本，為電子產品的小型化和輕量化提供了有力的支持。

     在實際應用中，3D封裝技術已經廣泛應用于高性能處理器、存儲器等領域。例如，英特爾和臺積電的一些高端處理器就采用了3D封裝技術。這些處理器通過垂直互連的方式將多個芯片集成在一起，實現了高性能和低功耗的平衡。此外，3D封裝技術還在存儲器領域取得了顯著的成果。通過將多個存儲器芯片進行垂直堆疊和互連，3D封裝技術實現了大容量、高速度和低功耗的存儲器解決方案。

三、2.5D與3D封裝技術如何選擇？

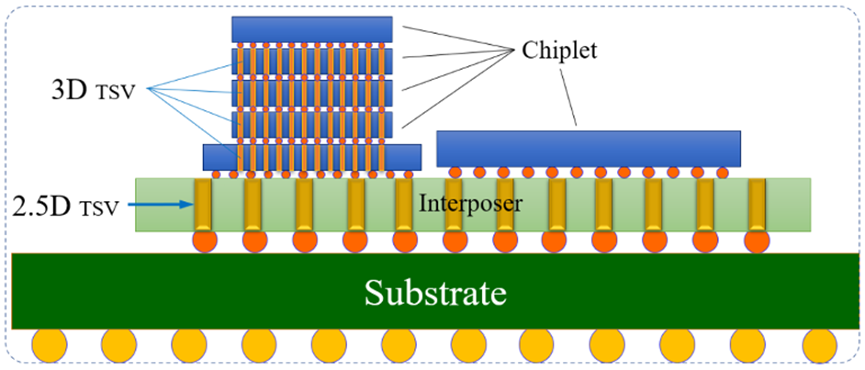

     盡管2.5D和3D封裝技術在技術上有許多相似之處，但它們?cè)谠O(shè)計、制造過程、成本和集成度等方面卻存在顯著的差異。

     在設計方面，2.5D封裝技術通常通過中介層進行布線和打孔，而3D封裝技術則直接在芯片上打孔和布線。這使得3D封裝技術在集成度和性能方面更具優勢，但也帶來了更高的設計和制造成本。

     在制造過程方面，2.5D封裝技術相對簡單一些，主要涉及到中介層的制備和芯片的連接。而3D封裝技術則需要經過深硅刻蝕、絕緣層沉積、阻擋層/種子層制備、電鍍填充等一系列復雜的工藝流程。這使得3D封裝技術的制造周期更長、成本更高。

     在成本方面，2.5D封裝技術通常具有更低的成本。這是因?yàn)橹薪閷拥闹苽浜托酒倪B接相對簡單一些，而且可以采用成熟的工藝和設備進行生產。而3D封裝技術則需要采用昂貴的設備和專業的技術人員進行生產，  導致成本較高。

     在集成度方面，3D封裝技術具有更高的集成度。通過垂直互連的方式，3D封裝技術可以將多個芯片集成在一起，實現更高的性能和更小的封裝尺寸。而2.5D封裝技術雖然也可以通過中介層進行多個芯片的連接，但集成度相對較低一些。

     在未來的發展中，我們可以預見2.5D和3D封裝技術將繼續保持其重要地位，并在不斷的技術創新和優化中取得更加顯著的成果。無論是對于高性能計算、存儲器解決方案還是其他領域的電子產品來說，2.5D和3D封裝技術都將為其提供更加高效、穩定、可靠的解決方案。
